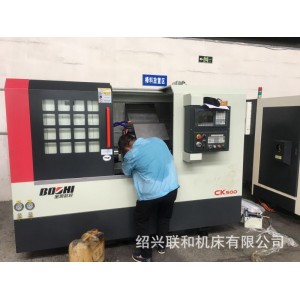

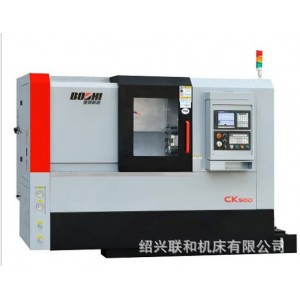

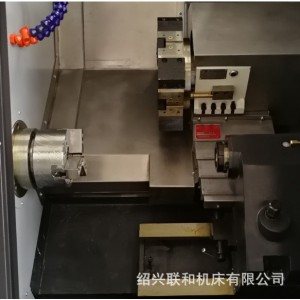

一、主要性能特点：
●45°斜置式床鞍导轨结构，机床车削具有高刚性。
●高精度套筒式主轴单元，P4级进口圆柱滚子主轴轴承，主轴最高转速3000r/min。
●两轴进给采用大螺距滚珠丝杠，轴承采用丝杠专用支撑轴承，传动准确，精度高。
●新颖独特的油水分离结构，无需单独油水分离器，润滑油可独立回收。
●尾座导轨采用镶钢滑动导轨，尾座体采用液压自动锁紧，导向及稳定性好。
●全封闭防护，侧置式冷却箱和接屑盒，排屑流畅，清屑方便；转位式操作面板，操作安全方便。
|
二、标准配置： |
|
●GSK988T系统 ●套筒式主轴单元 ●日本进口P4级圆柱滚子主轴轴承 ●日本进口丝杠专用轴承 ●台湾直线导轨 ●台湾精密滚珠丝杠 ●台湾8＂中空液压三爪卡盘 ●台湾8＂中空液压回转油缸 ●7.5KW伺服主电机 ●GSK伺服进给电机 ●自动润滑系统 ●冷却系统 ●台湾8工位卧式液压刀塔 ●液压尾座 ●热交换器 ●机床调整垫铁 ●全封闭防护 |
|
三、可选配置： |
|
1、FANUC系统 2、八工位卧式电动刀塔 3、台湾8吋中实液压三爪卡盘及油缸 4、自动排屑器 |
四、机床精度：
机床执行标准
●GB/T16462-1996《数控卧式车床精度检验》标准
●JB/TB4368.3-96数控卧式车床 技术条件
●GB5226.1-2002机械安全 机械电气设备第1部分 通用技术条件
其中：1、定位精度（X/Z）： 0.005/0.005
2、重复定位精度（X/Z）: 0.003/0.003
3、正反差值(X/Z): 0.004/0.004
五、技术参数
|
项目 |
内 容 |
单位 |
CK50D |
|
加工范围 |
床身上最大回转直径 |
mm |
Φ500 |
|
滑板上最大回转直径 |
mm |
Φ260 |
|
|
最大加工直径 |
mm |
Φ360 |
|
|
最大加工长度 |
mm |
500 |
|
|
最大通过棒料直径 |
mm |
Φ50 |
|
|
主轴 |
主轴通孔直径 |
mm |
Φ62 |
|
主轴头形式 |
|
A2-6 |
|
|
主轴内孔锥度 |
mm |
公制Φ68 1∶20 |
|
|
主轴最高转速 |
rpm |
3000 |
|
|
进给 |
X/Z轴行程 |
mm |
190/520 |
|
X/Z轴快进速度 |
m/min |
15/15 |
|
|
刀架 |
刀架形式 |
|
卧式液压八工位 |
|
刀架中心高 |
mm |
80 |
|
|
刀具规格：车削/镗孔 |
mm |
25×25/Φ32 |
|
|
尾座 |
尾座套筒直径/行程 |
mm |
Φ75×130 |
|
套筒内孔锥度 |
|
MT No.5 |
|
|
尾座形式 |
|
液压 |
|
|
尾座体移动/锁紧形式 |
|
手动移动/液压锁紧 |
|
|
电机 |
主电机额定功率 |
Kw |
7.5/11(伺服) |
|
主电机扭矩 |
Nm |
50 |
|
|
X/Z轴电机功率 |
Kw |
1.5/2.5 |
|
|
X/Z轴电机扭矩 |
Nm |
6/10 |
|
|
冷却泵功率 |
W |
370 |
|
|
其他
|
电源容量 |
KVA |
20 |
|
床鞍布局形式 |
|
45° |
|
|
导轨型式 |
|
精密直线导轨 |
|
|
机床外形尺寸（L×W×H） |
mm |
2905×1692×1900 |
机床随机附件
|
序号 |
内 容 |
规格 |
单位 |
备注 |
|
1 |
卡盘扳手 |
|
1套 |
装在附件箱 |
|
2 |
镗刀座 |
Φ32 |
3套 |
装在附件箱 |
|
3 |
端面刀座 |
刀方25×25 |
1套 |
装在附件箱 |
|
4 |
镗刀套 |
Φ32×Φ18、Φ32×Φ20、Φ32×Φ25 |
各1件 |
装在附件箱 |
|
5 |
刀方组合压块 |
|
8套 |
装在附件箱 |
|
6 |
顶尖套 |
公制Φ96 1∶20/MT5 |
1件 |
装在附件箱 |
|
7 |
垫铁 |
|
6付 |
装在附件箱 |
|
8 |
固定长度 |
MT No.5 |
1件 |
装在附件箱 |
|
9 |
油枪 |
100cm3 |
1件 |
装在附件箱 |
|
10 |
脚踏开关 |
|
2件 |
装在附件箱 |
|
11 |
水平版 |
45° |
1件 |
装在附件箱 |
|
12 |
内六角扳手 |
4、5、6、8、10 |
各一件 |
装在附件箱 |
|
13 |
使用说明书 |
机械部分（含合格证明书、装箱单） |
1册 |
装在附件箱 |
|
14 |
使用说明书 |
电气部分 |
1册 |
装在附件箱 |
|
15 |
系统操作手册书 |
|
1册 |
装在附件箱 |
|
16 |
系统维修手册书 |
|
1册 |
装在附件箱 |
|
17 |
变频器说明书 |
|
1册 |
装在附件箱 |
|
18 |
卡盘说明书 |
|
1册 |
装在附件箱 |
|
19 |
刀塔说明书 |
|
1册 |
装在附件箱 |
