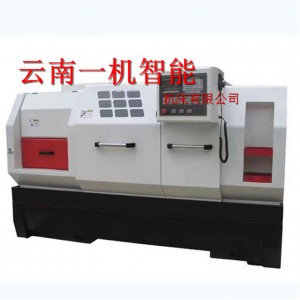

一、数控车床CK6163主要技术特点描述
产品配置数控系统。
总体布局采用机、电、液一体化布局，使整机协调一致。
高刚性、重切削、高稳定性：
1.本机床采用树脂砂造型工艺，并经过二次回火处理，热稳定性能佳。
2.圆筒型主轴箱结构，且布有环形散热片。
3.润滑系统采用定量加压式稀油润滑系统，对各丝杠，导轨等润滑点进行定时定量润滑。
4. 4工位刀架
高精度、高动态响应：
1.电机与丝杠之间用无齿隙弹性联轴器联接。
2.尾座导轨经过精密磨削，确保机床进给精度与刚性的结合。

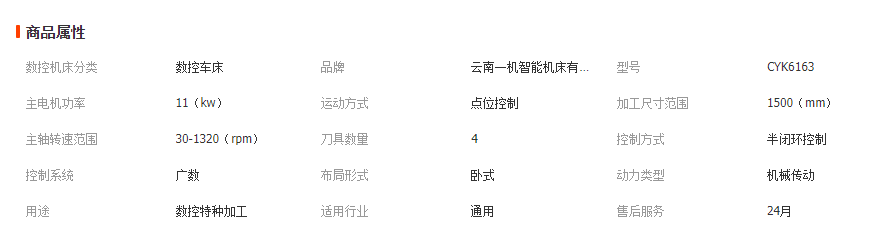

二、CK6163数控机床主要技术参数
床身上最大回转直径 630 mm
刀架上最大回转直径 320mm
两顶尖间最大工件长度 1500mm
主轴通孔直径 Φ90mm
主轴转速范围 30-1320r/min
主轴端部型号 A2-11
主轴前锥孔 莫氏6号
主轴电机功率 11kw
X轴快速移动速度 6m/min
Z轴快速移动速度 10m/min
X轴行程 320mm
进给电机形式: 伺服
数控刀架 立式四工位刀架
刀柄尺寸 25×25mm
进给速度范围 X：1～6000 mm/min Z：1～10000 mm/min
最小设定单位 0.001 mm
机床外形尺寸（长×宽×高）
3500×1600×1700 mm
机床净重 38000kg
七、随机附件及工具清单
|
序号 |
设备名称 |
型号或规格 |
生产厂家/国别 |
数量 |
|
1 |
顶尖 |
60° |
国产 |
1件 |
|
3 |
三爪卡盘 |
Φ320mm |
|
1套 |
|
4 |
手推式油枪 |
|
国产 |
1件 |
|
5 |
卡盘扳手 |
|
呼和浩特众环 |
1件 |
|
6 |
常用工具包 |
|
国产 |
1套 |
|
7 |
卡盘螺钉扳手 |
|
国产 |
1件 |
|
8 |
地脚螺钉及调整垫铁 |
|
国产 |
1套 |
八、随机技术文件清单
|
序号 |
名称 |
数量 |
备注 |
|
1 |
使用说明书 |
1套 |
|
|
2 |
合格证明书 |
1套 |
|
|
3 |
装箱单 |
1套 |
|
|
4 |
自动润滑系统说明书 |
1套 |
|
|
5 |
数控系统说明书 |
1套 |
|
五、售后服务承诺书
1、设立售后服务部
售后服务由我司售后服务部管理，负责售后服务的组织和控制，负责我司在全国市场中售出产品
的重大维修以及特急情况的支援服务。一般性的维修工作由公司在全国各地的维修服务中心负责处理。
2、坚持服务的原则：
（1）主动上门服务及时处理问题。
（2）对用户的有益建议要积极响应。
（3）及时处理客户的来电来函，处处为客户着想。
（4）定期做好用户质量信息反馈，实行质量反馈单、质量跟踪卡制度。
二、售后服务具体内容
1、机床保修期为验收合格当日起开始计算。
（1）保修期内：免费服务。如人为因素或自然灾害造成损坏，则酌情收取零件成本费用。
（2）保修期外：终身服务。保修期外我公司将提供无偿的技术援助，并为客户提供有偿的维修服务，包括故障维修、原厂配件更换。零件更换收取成本费用，而相关人工费用由双方酌情协商。
