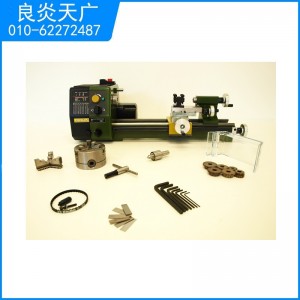

微型车床PD250/E
编号 24002
特征：用于平面、纵轴、锥型、螺纹车削等加工作业。可加工钢材、黄铜、铝制品以及塑料。配置有用于紧固钻铣机头PF230的螺纹。
1.加工长度间距：250mm。床面回转半径高度：70mm。中心顶心与车刀架垂直间距：46mm。
2.机加工底座: 铸铁制成，宽型边栏和滑轨。在高负荷调节下仍可保持微振动加工。后方螺纹部位可安装钻铣机头PF230。
3.主轴机头：压铸铝制成。轴承安装在主轴上（不安装卡盘时精度误差为1/100mm），带有10.5mm穿镗孔。卡盘夹持范围为2-70mm。带有规格为MK2锥形孔。可选择自动进给（0.05或0.1mm/圈，两档可调节)。
4.尾座：压铸铝制成，规格为MK1，20mm锥孔，行程30mm。配有毫米刻度和活顶心。车刀架由压铸锌制成。钢制横向滑轨和纵向滑轨（可调节范围分别为60mm和45mm）。车刀架适用尺寸为8x8mm的车刀。

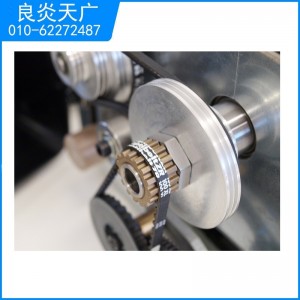

5.电机：低噪音电机，带有3档皮带轮调速功能，转速范围:300-900及3000rpm。带有辅助速度控制（全波电子速控），
6.无级变速功能：100-300及1,000rpm,取决于皮带比率。顺时针或逆时针旋转。主电源开关带有紧急停机和防止自动重启功能。
7.车床卡盘规格：80MM，DIN8386 三爪卡盘(同心度误差0.04mm)。夹持范围（正反爪）：2-75mm。带有车床卡盘保护安全关机装置。
8.手摇轮：铝制，带有可调节刻度盘，（1刻度=0.05mm，1圈=1mm）。
9.车螺纹设备：可调节旋钮，自动更换左右螺纹车削方向，螺距（0.5-0.625-0.7-0.75-0.8-1.0-1.25-1.5）。
其他技术参数:
1.额定电压:220-240V。
2.电源频率：50/60Hz。140W。
3.机身尺寸：长560mm，宽270mm，高170mm。
4.净重：约16kg。
下面为另外购买的相关配件
快速更换车刀架组 用于PD 250/E 容易使用!
使得车刀能够快速被更换, 而且可调节高度。包括2件车刀架 (夹持尺寸：10x10mm)。
NO 24 026
备用快速换车刀架 (单独购买)
可以搭配被用于上述的车刀架。
NO 24 024
集屑盘 用于PD250/E
使用厚度为1.5mm的钢板，粉末涂层。 底板略带有倾斜角度，方便清洗。安装孔和抬高底座已经预钻孔。长度为550mm，宽度230mm，高度175mm。
NO 24 008
注意:
图示中的车床不包括在发货清单中。
自定心三爪卡盘
可安装于车床PD250/E主轴部位。夹持范围：2 - 75mm (带有反爪功能的卡盘)。钢制。适合安装于车床PD 250/E和分度盘 NO 24 044。
NO 24 034
四爪卡盘
四爪可单独调节位置，即非同步爪，适合夹持不规则形状物件、仿形物件或奇异形物件。最大夹持尺寸为80mm。
NO 24 036
2.0 - 10mm 筒夹组 同心度高于0.02mm。
用于高精度夹持与圆形工件。这些筒夹可以被安装在主轴箱上的卡盘位置。包括八只筒夹 (2.0-2.5-3.0-4.0-5.0-6.0-8.0-10mm)。由滑盖木盒包装，ER20规格。
NO 24 038
中心定位装置
用于进行高精度旋转加工。
包括有一只面板，2个可固定的MK 1(短型) 顶心和1个移动夹具。由滑盖木盒包装。
NO 24 014
固定式稳定扶架
在加工较长、较细工件时使用，最大夹持直径为40mm(Φ)。当尾座不适用时可以被使用。
NO 24 010
车圆弧形装置
适用于车床系统 PD250/E和PD400，可以被安装在车床滑轨上的车刀架位置。加工钢铁、有色金属和塑料时，用来车削1.0mm深度的凹凸形。半径为3/4英寸的圆弧（最大半径为32mm）。 包装于尺寸大小为8 x8 x 80mm的滑轨木盒中。
NO 24 062
尾座钻夹头
夹持范围可达10mm，带有钻夹匙和MK1型螺杆,安装于尾座部位。
NO 24 020
含钴高速钢车刀
8 x 8 x 80mm 5件装
带有粗车刀、细车刀、切断车刀、左车刀和右车刀各一件。由滑盖木盒包装。
NO 24 530
螺纹车刀组
8x8x80mm 3件装
1件外螺纹车刀（锥度60°，斜边），1件内螺纹车刀以及1件普通车刀。由滑盖木盒包装。
NO 24 540

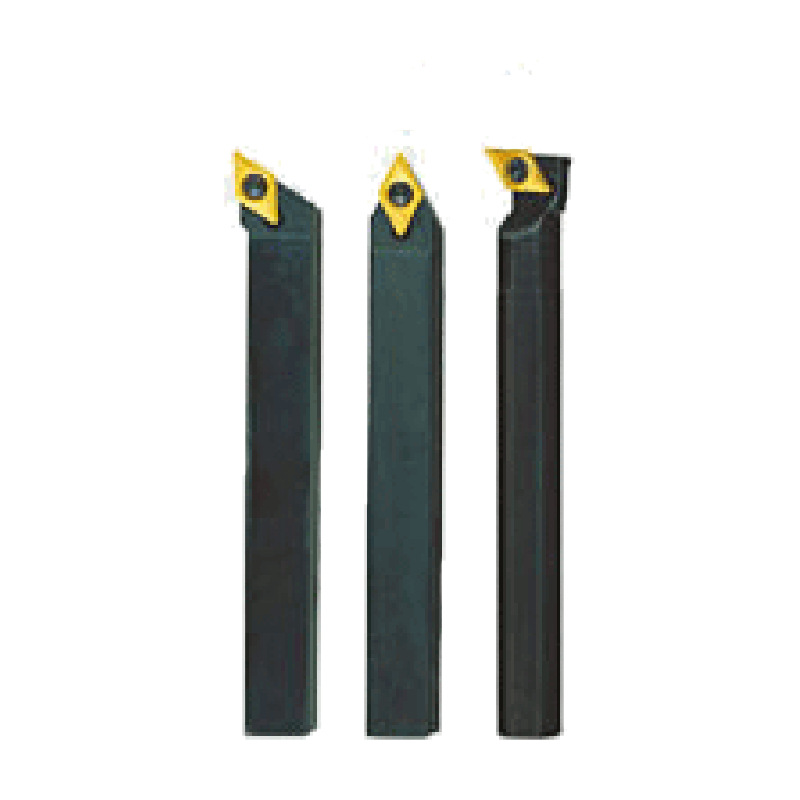

可抛式钨钢车刀组
3件车刀柄(90mm 长):
①用于粗车刀;
②用于纵向车削;
③用于90mm深的镗孔以及12mm直径的开洞。
标准钨钢车刀头，55°公制，镀层 (经济型材料)。 另外附带有3件辅助性固定刀头螺钉以及TX 8型紧固匙。8x8mm。
NO 24 555
可抛式钨钢车刀片
备用替换刀头，用于以上描述的车刀柄。
NO 24 557 10 件装
3件装中心钻头组
高速钢制，规格为DIN 333 (型号 A) 60°。整套中心钻头带有2.0 - 2.5 - 3.15mm各1件。
NO 24 630
高速钢镗刀
带有60°（公制），55°（惠氏）内螺纹镗刀，1.3mm - 2.65mm 以及 4mm。柄径为6mm。 长度为95mm。镗刀刀柄可以安装于PD250/E的车刀架位置。木盒包装。
NO 24 520 6件装
手持打磨机固定支架
使用于车床上
钢制，尺寸为30x10x65mm。该支架支持安装迷你魔系列的手持打磨机型，如：LBS/E 或 IBS/E，安装在车床PD250/E的车刀架位置，以进行打磨或者抛光作业。标准迷你魔夹口，直径20mm。柄径 8x10mm ，可安装于PD250/E的车刀架上。
NO 24 098
14件装平行垫块组
用于调整在钻床、车床以及铣床上加工工件的高度，每个规格各一对。由高品质硬质合金钢制成（HRC硬度为58-62）。平行精度为0.002mm。8 x 10, 15, 20, 25, 30, 35 和 40mm各2件。长度为100mm。木盒包装。
NO 24 266
外螺纹加工套装 (螺纹规格为 M3-M10)
螺纹M3到M10的尺寸: M3-4-5-6-8-10。柄径为10mm，可以安装在PD250/E或PD400的尾座。当车螺纹时，该工具需要手持使用。木盒包装。
NO 24 082
迷你魔钻铣机头 PF 230
可同迷你魔车床PD250/E搭配成为一套完整的加工中心。
该配件包括立柱(35x400mm)，安装支架和螺钉。与PD 250/E配套的接口位置已经预先经过铣制。车床滑轨可以替换为110x70mm的工作台，带有三条T型槽 (12x6x5mm)。这样车床就能像十字工作台一样加工。 既可纵向移动，也可以横向移动。该钻铣机头和迷你魔钻铣床FF 230的机头相同。 包括3只钢制筒夹：6-8-10mm.
技术参数:
额定电压： 220-240W。电压频率：50/60Hz。主轴转速：280-550-870-1,200-1,500-2,200rpm。
NO 24 104
注意:
并不包括图中所示车床。
精密微动进给装置 用于钻铣机头 PF 230
安装简便，只需数十秒内便可安装完成。( 只能用于水平进给 ) 进给装置并不可以被用于纵向( 竖直 )或者是倾斜角度进给。 准确的刻度板带有零度复位功能。每圈等于1.5mm进给（每刻度等于0.05mm进给）。
NO 24 140
齿轮钻夹头 (10mm)
工业品质，实际使用时不如筒夹头那么精确。带有10mm柄径接口
NO 24 110
等分加工用分度盘 TA250 用于PROXXON车床PD250/E, PROXXON微型钻铣机头PF 230 和PROXXON微型铣床FF230
用于精准加工圆形物件 ( 比如, 齿轮的生产 )。提供两种分度标准 ( 40齿和48齿 )， 可以进行 (2，3，4，5，6，8，10，12，16，20，24，40和48) 等分。 三爪卡盘 ( 可另外订购, 编号: NO 24 034 ) 和四爪卡盘（编号：NO 24 036）都可安装于车床PD 250/E的接口上。支持平面加工 ( 例如, 用于车床的滑轨上 ) 或者竖直加工。 带有适配螺母和螺钉，可将其固定于PROXXON标准T型槽上 (12x6x5mm)。由滑盖木盒包装。 这里的三爪卡盘仅用来描述使用功能，并不包括在发货清单中。
NO 24 044
筒夹组 5件装
包括有 2.4-3.0-3.2-4.0 和 5.0mm，用于铣制切割。由滑盖木盒包装。
NO 24 144
钢制阶梯夹块
用于固定较小的工件（最大夹持厚度为18mm）。组套包括有2条阶梯夹块、夹板和T型槽垫片（迷你魔T型槽标准，尺寸为11.5x11x4mm）。由滑盖木盒包装。
NO 24 256
钢制阶梯夹块组
最大夹紧厚度35mm。两个阶梯块和挡板。带有螺纹和螺母。用于安装在迷你魔标准T型槽上 (12x6x5mm)。
NO 24 257
铣刀组（2-5mm）
双槽铣刀组2，3，4及5mm。HSS高速钢制成，柄径统一为6mm。双螺旋槽符合DIN327标准。
NO 24 610
铣刀组(6 - 10mm)
HSS高速钢制成，四槽铣刀组6，7，8及10mm。 柄径分别为6mm和10mm。符合DIN844标准。由木盒包装。
NO 24 620
寻边器组
利用钻铣机上高精度的主轴，快速精准地找到加工件的中心。尺寸分别为6x6x50mm和6x5x75mm。整齐地放置于木盒之中。
NO 24 434
精密虎钳 PM 60
钳口宽度为60mm，夹持范围为42mm。总长度100mm。
NO 24 255
精密V型夹块
用于夹紧各种形状的工具。硬质钢制成，做工精密，两件装。 四种不同的90°V形槽。尺寸： 50x30x30mm。稳固V形槽确定工件固定于工作台时得到很好的保护。由滑盖木盒包装。
NO 24 262 2片装
车床实用手册-模型制作
作者: 特尔曼•沃尔230页, 作者撰写此书不带有商业意图。 这是一本内容很丰富的书，其中详细介绍了车床所有关键组件和实际工作时的操作方式。 包括很多的实例，图释和操作提示。 内容清晰且易于理解。一些过于专业的内容在考量后已被修改或删除。 仅在德国刊印（德文版）！
NO 24 999
