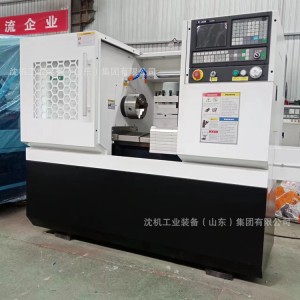

机床结构特点及功能要求
1、本系列机床整机结构紧凑、外形美观宜人、主轴大扭矩、高刚性、性能稳定可靠、具有Y良的精度保持性。

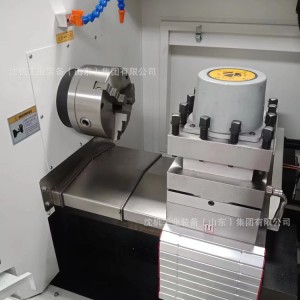

2、床头箱优化设计，采用高、低两档齿轮，档内无极调速；适合盘类、轴类零件的车削加工，可以进行直线、圆弧、公英制螺纹、多头螺纹的加工，能适用于车削形状复杂和精度要求高的盘类、轴类零件加工。
3、机床导轨和滑鞍导轨都采用特殊性材料的硬导轨，经高频淬火，超硬耐磨，经久耐用、加工精度保持性好。
4、数控系统采用广数980系统，采用国产名优滚珠丝杠及高精度丝杆轴承。
5、 各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
6、导轨加刮屑装置，防止导轨被铁屑和冷却液腐蚀，方便铁屑的清理。
| 机床规格及主要技术参数 | ||||
| 技术参数 | 类别 | 型号 | 单位 | 参 数 |
| 加工能力 | 床身最大回转直径 | mm | Φ400 | |
| 拖板最大回转直径 | mm | Ф240 | ||
| 导轨宽度 | mm | 400 | ||
| 最大加工长度 | mm | 500 | ||
| 行程 | X/Z轴最大行程 | mm | 400/500 | |
| X/Z 轴最小位移单位 | mm | 0.001 | ||
| 主轴 | 主轴通孔直径 | mm | Ф48 | |
| 主轴连接锥度 | A2-5 | |||
| 主轴级数 | 无级变速 | |||
| 主轴极限转速 | rpm | 1-3000 | ||
| 工件夹紧方式 | mm | 手动卡盘A2-5-160(选配200) | ||
| 主电机功率 | kW | 4.0 | ||
| 变频器 | kW | 4.0 | ||
| 进给刀架 | X/Z轴 | N.m | 4/4 | |
| X/Z轴快移速度 | m/min | 6/8 | ||
| X/Z轴丝杆螺距 | Φ25×6/Φ32*8 | |||
| 刀架型式 | 4工位电动刀架 | |||
| 刀杆尺寸 | mm | 20×20 | ||
| 尾座 | 尾座型式 | 有 | ||
| 尾座套筒直径 | mm | Φ65 | ||
| 尾座套筒行程 | mm | 140 | ||
| 尾座顶尖锥孔 | 莫氏4# | |||
| 其他 | 机床重量约 | kg | 1220 | |
| 机床外型尺寸（长×宽×高） | mm | 2050×1250×1550 | ||
| 电力需求（功率/电流) | kW/A | 10kW/20A | ||
| 标准配置 | 序 | 名称 | 数量 | 标准配置 |
| 号 | ||||
| 1 | 数控系统 | 1/台 | 广州数控 | |
| 2 | 卡盘 | 1/台 | Ф160（200）手动卡盘 | |
| 3 | 尾座 | 1/台 | 手动尾座 | |
| 4 | X向滚珠丝杠 | 1/台 | 国产 | |
| 5 | Z向滚珠丝杠 | 1/台 | 国产 | |
| 6 | 电动刀架 | 1/台 | 文昌 | |
| 7 | X、Z向丝杠轴承 | 各1套/台 | 国产 | |
| 8 | X、Z向联轴器 | 各1套/台 | 国产外购 | |
| 9 | 主 轴 轴 承 | 1套/台 | 国产P5级 | |
| 10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 | |
| 11 | 主轴总成 | 1套/台 | 装配式主轴 | |
| 12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 | |
| 13 | 润 滑 | 1套/台 | 国产电动润滑油泵，润滑油路安装完毕 | |
| 14 | 附 件 | 随机 | ||
