主要技术参数 |
SPECIFICATIONS |
Units |

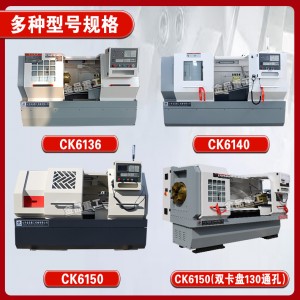

CK6150 |
|
床身上大回转直径 |
Swing over bed |
mm |
500 |
|
横滑板上大回转直径 |
Swing over cross slide |
mm |
280 |
|
大工件长度 |
Distance between centers |
mm |
750/1000/1500/2000/3000 |
|
主轴孔径范围 |
Spindle bore |
mm |
52/82/105/130 |
|
主轴孔径锥度 |
Spindle bore taper |
- |
MT6,(φ90 1:20 for B),[φ113 1:20 for C] |
|
主轴鼻端型号 |
Spindle nose type |
- |
C6,(D8 for B),[D8 for C] |
|
主轴转速级数 |
Spindle speed steps |
- |
手动3档Manual 3 steps (选配Optional: stepless) |
|
主轴转速范围 |
Spindle speed range |
rpm |
21-150,66-500,162-1500 (选配Optional: 100-1600 ) |
|
刀架类型 |
Turret/tool post |
- |
4工位电动刀架 Eletric 4 position |
|
刀具尺寸 |
Tool size |
mm |
25 x 25 |
|
X轴行程 |
X axis travel |
mm |
250 |
|
Z轴行程 |
Z axis travel |
mm |
850/1350/1850/2850 |
|
X轴快速进给速度 |
X axis rapid traverse |
mm/min |
6000 |
|
Z轴快速进给速度 |
Z axis rapid traverse |
mm/min |
10000 |
|
尾座套筒直径 |
Tailstock quill diameter |
mm |
75 |
|
尾座套筒锥度 |
Tailstock quill taper |
- |
MT5 |
|
尾座套筒行程 |
Tailstock quill travel |
mm |
150 |
|
主轴电机 |
Main spindle motor |
kw |
7.5 |
|
冷却泵电机 |
Coolant pump motor |
kw |
0.125 |
注：机床图片价格及参数供参考，详情旺旺工作人员！
