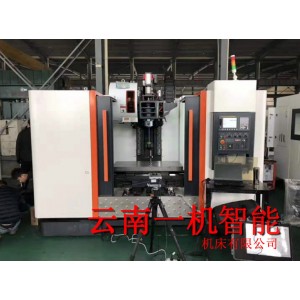

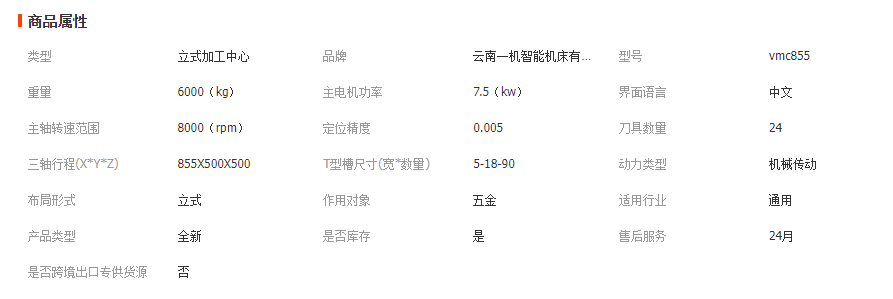

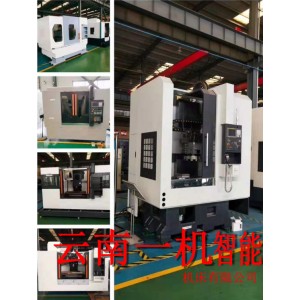

机型专案Item Model |
单位Unit |
参数 |
|
工作台尺寸 |
mm |
550x1000 |
|
X/Y/Z轴行程 |
mm |
800/550/550 |
|
主轴端面至工作台距离 |
mm |
120-670 |
|
主轴中心至立柱距离 |
mm |
590 |
|
工作台最大负重 |
Kg |
800 |
|
工作台T型槽 |
mm |
5-18-90 |
|
X/Y/Z轴快速进给 |
m/min |
三线48/48/48 |
|
定位精度 |
mm |
0.008 |
|
重复定位精度 |
mm |
0.008 |
|
最小定位单位 |
mm |
0.001 |
|
主轴最高转速 |
rpm |
10000 |
|
主轴端锥度 |
mm |
BT40-150 |
|
圆盘式刀库 |
pcs |
24T |
|
控制器系统 |
/ |
系统标配 |
|
主轴电机功率 |
Kw |
7.5 |
|
机床重量 |
Kg |
5500 |
|
外形尺寸 |
mm |
3000x2360x2400 |
4、标准配置
|
NO |
配置内容 |
|
|
1 |
数控系统：发那科 |
|
|
2 |
主轴最高转速：8000rpm |
|
|
3 |
主轴转动方式：皮带 |
|
|
4 |
主轴锥度：BT40/150 |
|
|
5 |
800x550x550m |
|
|
6 |
标配：24圆盘机械手刀库 |
|
|
7 |
快速移动速度：48，48，48m/min |
|
|
8 |
（1）切削冷却系统 （2）自动润滑系统 （3）切削吹起装置 （4）防爆工作灯 （5）三色警示灯 （6）水平调整螺栓及垫块 （7）电气箱热交换器 （8）三轴螺杆预拉装置 （9）程序储存 （10）RS232接口及5米通讯电缆 |
（11）机台内清洗装置：水枪气枪 （12）手动脉冲发生器：手轮 （13）变压器 （14）三轴伸缩防护罩 （15）全罩钣金 （16）刚性攻牙 （17）精度检验合格书 （18）电器说明书 （19）系统使用手册 （20）系统程序操作手册
|
5、外购清单
|
No |
品名 |
产地 |
制造商 |
|
1 |
主结构铸铁（车身） |
国产 |
（云南台正） |
|
2 |
CNC控制器 |
|
系统标配 |
|
3 |
主轴驱动电机 |
|
系统标配 |
|
4 |
三轴驱动电机 |
|
系统标配 |
|
5 |
整体式主轴 |
台湾 |
键椿 |
|
6 |
增压缸 |
台湾 |
亚德客 |
|
7 |
X、Y、Z、轴承 |
日本 |
NTN |
|
8 |
X、Y、Z滚珠螺杆 |
台湾 |
上银（4016） |
|
10 |
三轴螺杆预拉螺母 |
台湾 |
上银 |
|
11 |
三轴联轴器 |
台湾 |
上银 |
|
12 |
集中式自动润滑系统 |
中外合资 |
河谷 |
|
13 |
三轴线规 |
台湾上银 |
滚柱 |
|
14 |
圆盘机械手刀 |
台湾冈田 |
BT40-24 |
|
15 |
气源过滤净装置化 |
台湾 |
AirTAc |
|
16 |
冷却装置 |
中国 |
洛凯/简阳 |
|
17 |
电子手轮 |
中国 |
国产 |
|
18 |
电器，过载保护器 |
|
德力西 |
|
19 |
热交换器 |
中国 |
温亨 |
6、机床装箱单
|
序号 |
名称 |
规格 |
数量 |
|
1 |
铣夹头 |
BT40 ER32 |
1套 |
|
2 |
拉丁 |
|
1件 |
|
3 |
调整垫铁 |
|
6套 |
|
4 |
地脚螺栓 |
M20x300 |
6套 |
|
5 |
内六角扳手 |
5、6、8、10 |
各1件 |
|
6 |
呆口扳手 |
S17-19/S22-24 |
各1件 |
|
7 |
数控系统 |
|
1套（随机） |
|
8 |
使用说明书 |
|
1本 |
|
9 |
合格证 |
|
1本 |
|
10 |
数控系统操作手册 |
|
1套 |
|
11 |
换刀支架 |
|
1件 |
|
12 |
气枪 |
在机器上 |
1件 |
|
13 |
合格证 |
|
1套 |
